BM120×100中走丝线切割机床

BM系列闭环控制中走丝切割加工机

  • 采用日本进口伺服系统,台湾进口三轴直线导轨[Z轴选配]、滚珠丝杠;
  • 采用BMXP智能型编控系统,具有螺距补偿功能;
  • Z轴自动升降,具有贴面加工功能;
  •  精准的数字化高频电源,阶梯脉冲波形,有效地提高切割效率,大大降低钼丝损耗。

【可根据客户需求定制特殊行程、多头加工等各种的线切割机床】


  • 产品应用
  • 特点
  • 技术规格
  • CNC系统
  • 标准装箱单
  • 服务与培训

主要用途及适用范围

电火花线切割机床采用电极丝(钼丝、钨钼丝)作为工具电极,工作液作为介质,在高频脉冲电源的作用下,工具电极和加工工件之间形成火花放电,放电通道瞬间产生高温,使得工件表面熔化甚至气化,线切割机床通过X-Y拖板和U-V拖板的运动,使得电极丝沿着预定的轨迹运动,从而达到加工工件的目的。

该机床具有造型美观、结构新颖、性能优越、操作方便等特点,同时刚性好、切削力小、承重量大、运动平稳、操作安全可靠。适合加工高精度、高硬度、高韧性的导电金属模具,样板及形状复杂的零件,特别适合加工冷冲模、挤压模、塑料模、滚齿刀、精密零件(包括大锥度、等锥、不等锥、上下异形等复杂面)及大载荷和大厚度的大型模具。
该机种广泛应用于模具、电子仪器、精密机械、汽车零部件、军工等部门。配置的大锥度极大拓展了线切割机的加工范围,针对塑钢门窗异形材成型模具,铝合金门窗异形成型模具、汽车零部件、电视机、洗衣机等家用电器外壳塑成模具。

主机

锥度装置:安装在线架上,通过驱动步进电机使锥度装置在U、V轴方向上移动,与X、Y轴配合完成四轴联动。   线架结构:采用两悬臂对称结构,钼丝的张力始终保持在其正常的受力范围内;上下悬臂导轮数目相同,钼丝受力均匀,无论加工厚薄工件均不易断丝;比起C型结构,两悬臂对称结构缩短了运丝路径,从而减少了振动点,确保了精度。   工作台:工作台带有T型槽,台面上配备夹具,适用于各类工件的装夹。
运丝部件:运丝筒采用轻型钢质材料,平稳度高、耐磨抗腐蚀,配有美国艾默生变频器控制往复旋转,提高工件的加工精度、光洁度,减少断丝现象。   床身:采用高强度铸铁(HT250)成型的基座,为机床的承重部件。宝玛的铸件体都采用树脂砂铸造技术铸造(慢走丝铸件就采用此技术),两次高温退火处理,确保机械精度的恒久不变,且承载力优于国内同类机型。   导轨及丝杆:采用直线导轨和精密级滚珠丝杠机构。



控制柜

  柜体及布局:采用引进德国技术生产BMW型电柜,基本骨架采用型材及专用的连接固定件,外形美观大方,内部布局合理。密封性、电磁兼容、散热效果好,电柜出厂前均经过长时间的高温老化,保证元器件适宜于长时间连续工作。

  控制器及显示:采用高性能工业控制机,P4以上配置,1G内存,160G硬盘,以太网接口,配备LCD彩色显示器。

  高频电源及内部线路:采用数字式高频电源,该高频电源脉冲发生器由工作于Windows XP平台下的BMXP软件直接控制,提高了脉冲信号的精确性与稳定性,大大降低原有高频的故障率,有效地提高加工效率及加工件品质。最大加工电流6A,最大加工效率≥120mm2/min,表面粗糙度≤1.2um。内部线路采用国际上流行的模块化设计,故障率低且易于维修。

  控制系统:采用BMXP智能型编控系统、Windows XP运行平台,与AOTOCAD等多种设计软件无缝连接,具有智能化数据库,供用户针对不同工件切割要求进行选择。高频选择以及电器部件的启停均由软件实现控制,简化传统的按钮控制。

  手控装置:配备专业进口手轮,操作便捷。




冷却系统


  新式四层过滤式水箱(第一层:过滤棉、第二层铜网、弟三层金属网、第四层5um纸芯过滤),延长了工作液的使用寿命,提高了工作液的洁净度,排渣性能增强,最终促使加工工件光洁度的提高,降低生产成本。(配合采用宝玛环保型的水溶性工作液,对操作工及环境无害,符合环保要求且有助于提高加工品质)。水箱容量达到56L。

  冷却泵:采用增压泵,宜于长时间稳定工作。

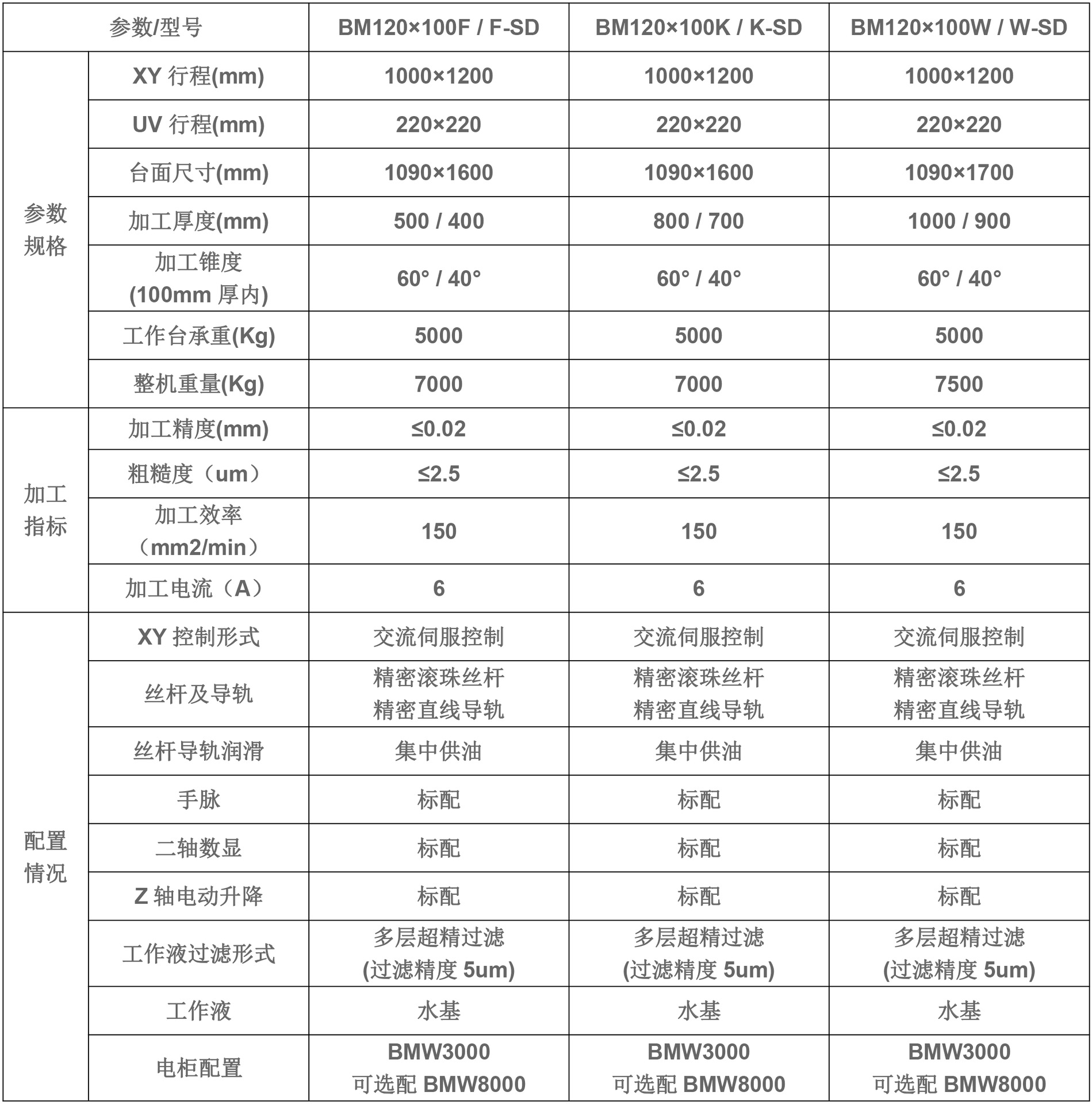

数据规格表1

参    数

单位

BM120×100D

BM120×100F

BM120×100I

BM120×100W

工作台面尺寸(长×宽)

mm

1090×1600

1090×1600

1090×1600

1090×1600

工作台行程 (X×Y)

mm

1000×1200

1000×1200

1000×1200

1000×1200

最大切割厚度

mm

500

500

1000

1000

最大切割斜度/工件厚度

°/mm

±3°/100

±30°/100

±3°/100

±30°/100

最大切割速度

mm2/min

150

150

150

150

加工精度

八角

mm

≤0.02

≤0.02

≤0.02

≤0.02

锥度

mm

 ≤0.06

 ≤0.10

 ≤0.06

 ≤0.10

最大加工电流

A

6

6

6

6

加工表面粗糙度

μm

≤2.5

≤2.5

≤2.5

≤2.5

电极丝直径范围

mm

Ф0.15~Ф0.2

Ф0.15~Ф0.2

Ф0.15~Ф0.2

Ф0.15~Ф0.2

走丝速度

m/min

5~11

5~11

5~11

5~11

工作台承受重量

Kg

5000

5000

5000

5000

工作液



BM2/BM4水基

BM2/BM4水基

BM2/BM4水基

BM2/BM4水基

工作液箱容量

L

100

100

100

100

机床供电电源



3N-380V/50Hz

3N-380V/50Hz

3N-380V/50Hz

3N-380V/50Hz

机床消耗功率

KVA

3

3

3

3

线架



可调

可调

可调

可调

机床外形尺寸(长×宽×高)

mm

3229×2554×1955

3229×2554×2550

3229×2554×2455

3229×2554×2455

外包装尺寸(长×宽×高)

mm

3100×1350×1400

2700×1250×2100

3100×1350×1400

2700×1250×2100

3100×1350×1400

2700×1250×2600

3100×1350×1400

2700×1250×2700

机床重量

Kg

7000

7300

7300

7300

可选用控制机类型



BMW3000

BMW3000

BMW3000

BMW3000


数据规格表2

参    数

单位

BM150X100D

BM150X100F

BM150X100I

BM150X100W

工作台面尺寸(长×宽)

mm

1090×1700

1090×1700

1090×1700

1090×1700

工作台行程 (X×Y)

mm

1000×1500

1000×1500

1000×1500

1000×1500

最大切割厚度

mm

500

500

1000

1000

最大切割斜度/工件厚度

°/mm

±3°/100

±30°/100

±3°/100

±30°/100

最大切割速度

mm2/min

150

150

150

150

加工精度

八角

mm

≤0.02

≤0.02

≤0.02

≤0.02

锥度

mm

  ≤0.06

  ≤0.10

  ≤0.06

  ≤0.10

最大加工电流

A
